مقاوم سازی ساختمان؛ راهکارهای مدرن
ایران در محدودهای با خطر زلزله متوسط تا زیاد قرار دارد. خیلی از ساختمانها فاقد با استانداردهای امروزی هستند. پس برای کمکردن ریسک جانی و مالی باید ارزیابی و مقاومسازی شوند.
در عمل، مهندسان برای این کار به دو مرجع اصلی تکیه میکنند. استاندارد ۲۸۰۰ ایران (برای میزان خطر و پارامترهای زلزله) و ASCE 41 است.
چرا مقاومسازی ساختمان ضروری است؟
ساختمانهای قدیمی معمولاً فاقد سیستم مقاوم جانبی استاندارد هستند، مصالحشان به مرور زمان دچار فرسودگی شده و اتصالاتشان نیز استحکام اولیه را از دست داده است. این شرایط باعث میشود در برابر نیروی زلزله به شدت آسیبپذیر باشند. مقاومسازی با FRPنه تنها خطر فروریزش را کاهش میدهد، بلکه سطح ایمنی قابل قبولی برای ساکنان فراهم میآورد. بر اساس استاندارد ASCE 41، میتوان سطح عملکرد مورد انتظار ساختمان را پس از مقاومسازی مشخص کرد:
- استفاده بلافاصله (Immediate Occupancy): امکان بهرهبرداری از ساختمان بلافاصله بعد از زلزله
- ایمنی جانی (Life Safety): حفاظت از جان افراد در زمان وقوع زلزله
- جلوگیری از فروریزش (Collapse Prevention): جلوگیری از تخریب کلی سازه
با در نظر گرفتن این موارد، مقاومسازی ساختمان به عنوان یک ضرورت جدی برای ارتقای ایمنی شهری و حفاظت از سرمایههای ملی مطرح میشود.
روشهای رایج و آشنا
ژاکت بتنی و فولادی
اگر ستون یا تیر ضعیف است، دو راه شناختهشده داریم:
- ژاکت بتنی: دور عضو، آرماتور و بتن جدید اضافه میشود تا تحمل فشار و برش بالا برود.
- ژاکت فولادی: ورق یا پروفیل فولادی دور عضو میآید؛ اجرای آن سریعتر است ولی نیاز به محافظت در برابر زنگ زدگی دارد.
- انتخاب بین این دو به فضای موجود، وزن اضافه، سرعت اجرا و بودجه وابسته است.
دیوار برشی
وقتی سختی و مقاومت جانبی سازه کم است، اضافهکردن دیوار برشی (بتنی یا فولادی) مثل یک ستون فقرات جدید عمل میکند و نیروهای زلزله را بهتر پخش میکند. شرط موفقیت: اتصال درست به قاب و فونداسیون.
فناوریهای نوین در مقاوم سازی ساختمانها

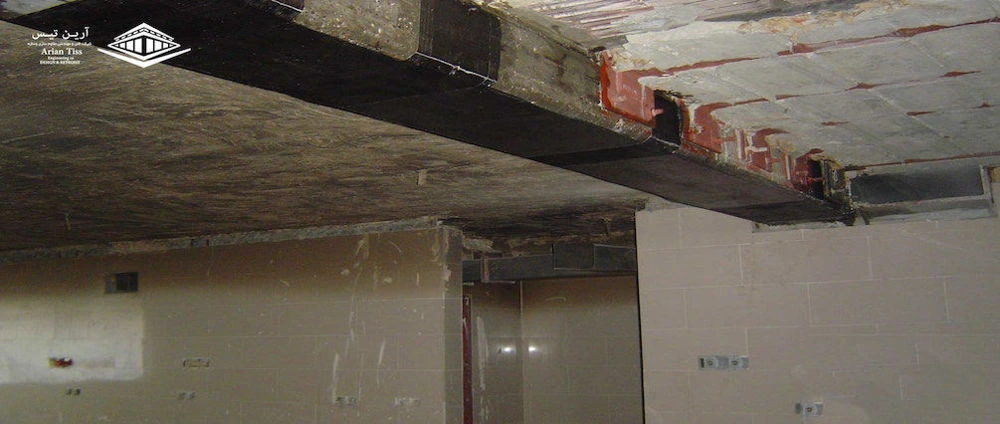

1.الیافهای پلیمری تقویت شده(FRP)
در پروژههایی که محدودیت فضا وجود دارد و نمیخواهیم تغییرات زیادی در ظاهر یا معماری ایجاد کنیم، استفاده از FRP یکی از بهترین گزینههاست.
- ویژگیها: ورقهها یا نوارهای FRP از الیاف بسیار مقاومی مثل کربن (CFRP) یا شیشه (GFRP) ساخته میشوند که مقاومت کششی چندین برابر فولاد دارند، اما وزن آنها بسیار کم است.

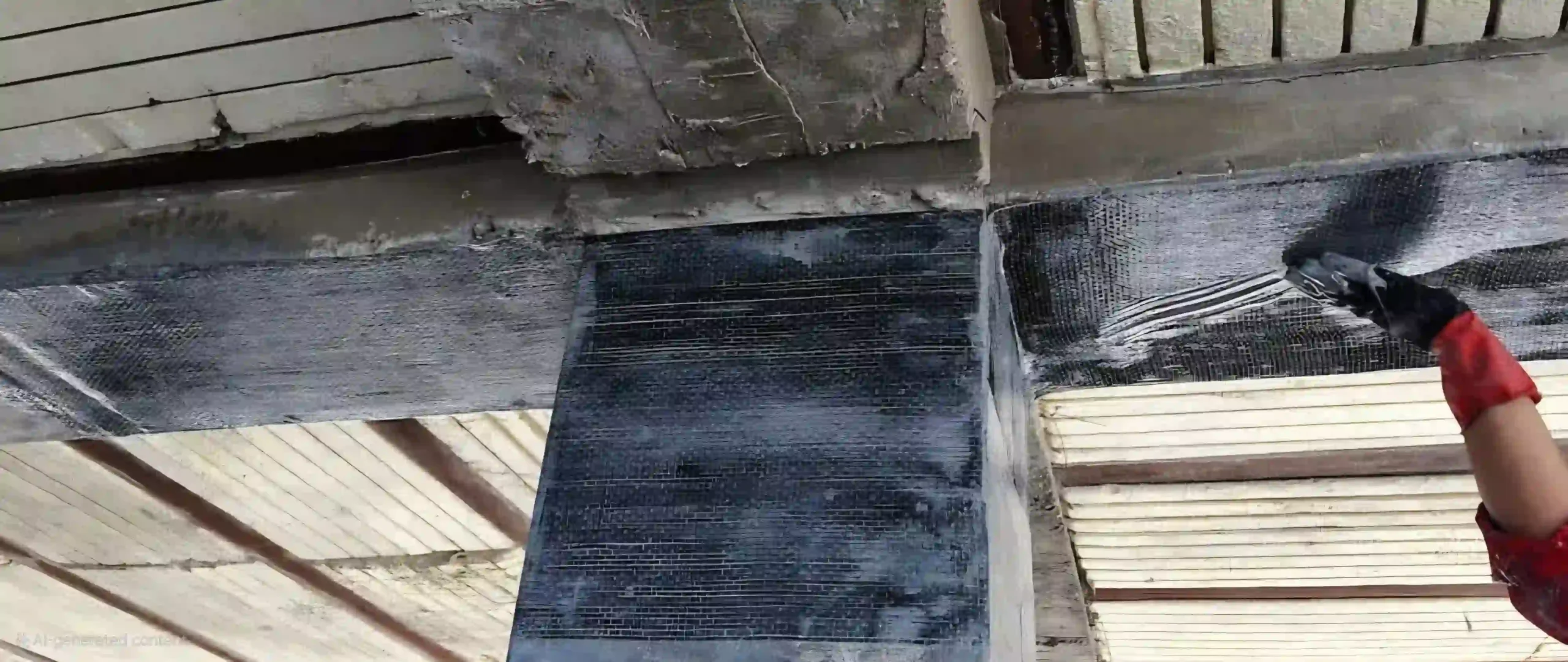

- روش اجرا: این ورقهها روی سطح ستونها، تیرها یا دیوارها با چسبهای مخصوص رزینی (اپوکسی) چسبانده میشوند. پس از سخت شدن، مثل یک غلاف مقاوم عمل کرده و ظرفیت سازه را افزایش میدهند.
- مزایا:
- سرعت بالای اجرا (حتی در ساختمانهای در حال بهرهبرداری)
- کمترین تغییر معماری و حجمی
- وزن بسیار کم در مقایسه با ژاکت بتنی یا فولادی
- میزان اثرگذاری: به عوامل مختلفی مثل تعداد لایههای FRP، جهت الیاف، کیفیت آمادهسازی سطح و نوع رزین بستگی دارد. اگر سطح بهدرستی آماده نشود یا چسبندگی کافی نباشد، کارایی FRP به شدت کاهش مییابد.
۲. جداسازهای لرزهای (Base Isolation)
یکی از پیشرفتهترین فناوریهای مقاوم سازی برای ساختمانهای ارزشمند، بیمارستانها، مراکز داده یا ساختمانهای تاریخی، استفاده از سیستم جداسازی لرزهای است.
- مفهوم: به جای تقویت تکتک اجزا، ساختمان روی یاتاقانهای خاصی مانند LRB (Lead Rubber Bearing) یا جداسازهای اصطکاکی-لغزشی قرار میگیرد. این یاتاقانها بین فونداسیون و سازه نصب میشوند.
- عملکرد: هنگام وقوع زلزله، لرزش زمین بهطور مستقیم به ساختمان منتقل نمیشود. جداساز مثل یک “فیلتر” عمل میکند و دامنه حرکات را کاهش میدهد.
- مزایا:
- کاهش شدید نیروهای وارد بر کل سازه
- حفظ تجهیزات حساس (مثل دستگاههای پزشکی یا تجهیزات الکترونیکی)
- مناسب برای بناهایی که تغییرات معماری در آنها غیرممکن یا محدود است (مانند آثار تاریخی)
- محدودیتها: طراحی و اجرای این روش بسیار تخصصی است، هزینه بالایی دارد و معمولاً فقط در پروژههای خاص و مهم به کار میرود.
۳. میراگرها (دمپرها)
میراگرها مانند ضربهگیر خودرو عمل میکنند؛ وقتی زلزله رخ میدهد، بخشی از انرژی لرزهای توسط این تجهیزات جذب و مستهلک میشود تا به اجزای اصلی ساختمان آسیب کمتری وارد گردد.
- انواع رایج:
- میراگر ویسکوز (Viscous): پر از سیال غلیظ که هنگام حرکت، انرژی را از طریق اصطکاک داخلی مایع جذب میکند.
- میراگر اصطکاکی (Friction): انرژی زلزله را با لغزش کنترلشده سطوح فلزی از بین میبرد.
- میراگر فلزی (Metallic): با تغییر شکل پلاستیک فلز (مثل فولاد) انرژی را جذب میکند.
- مزایا:
- کاهش تغییرمکانها و ارتعاشهای شدید
- امکان استفاده در ساختمانهای موجود بدون تغییرات عمده
- تنوع بالا در انواع و ظرفیتها (انتخاب بر اساس نیاز پروژه)
- محدودیتها: نیاز به نگهداری دورهای (بهخصوص در میراگرهای سیالی)، هزینههای نسبی، و ضرورت هماهنگی طراحی با معماری.
مراحل مقاومسازی اصولی ساختمان
۱. ازمایش و ارزیابی
قبل از هرگونه مقاومسازی، باید وضعیت واقعی ساختمان را بشناسیم.
- جمعآوری نقشهها و سوابق تعمیرات: اگر نقشههای سازه و معماری ساختمان موجود باشد، نقطه شروع بسیار مهمی است. همچنین بررسی سوابق تعمیرات یا تغییرات قبلی (مانند بازسازی یا افزودن طبقه) در شناخت نقاط ضعف کمک میکند.
- بازدید میدانی و آزمایشهای غیرمخرب (NDT): با ابزارهایی مثل چکش اشمیت برای بررسی مقاومت بتن یا اسکن آرماتور برای تعیین موقعیت و قطر میلگردها، میتوان کیفیت مصالح را بدون تخریب سنجید.
- مدلسازی و ارزیابی طبق ASCE 41: این استاندارد سه سطح بررسی (Tier 1, 2, 3) دارد. در ساختمانهای ساده، Tier 1 کافی است، اما در سازههای پیچیده و حساس باید به سراغ بررسیهای دقیقتر رفت.
- تعیین سطح عملکرد هدف: بر اساس اهمیت ساختمان و بودجه، مشخص میکنیم که بعد از مقاومسازی چه سطحی از ایمنی مدنظر است؛ مثلاً فقط جلوگیری از فروریزش یا رسیدن به سطح ایمنی جانی. این تصمیم مسیر طراحی را تعیین میکند.
۲. اجرا و طراحی
بعد از شناخت ضعفها، نوبت به انتخاب راهحل مناسب و اجرای آن میرسد.
- انتخاب روش مقاومسازی: با توجه به نقاط ضعف ساختمان، محدودیت فضا، شرایط معماری و هزینه، میتوان از روشهای مختلف استفاده کرد: FRP (الیاف پلیمری)، ژاکت فولادی یا بتنی، دیوار برشی جدید، میراگرها و جداسازهای لرزهای.
- رعایت استانداردها: طراحی باید بر اساس آییننامه ۲۸۰۰ ایران (سطح خطر زلزله در منطقه) و معیارهای پذیرش استاندارد ASCE 41 انجام شود. این کار باعث میشود هم با قوانین داخلی هماهنگ باشیم و هم از استانداردهای بینالمللی پیروی کنیم.
- توجه به جزئیات اجرایی: کوچکترین بیدقتی در اجرا میتواند کل مقاومسازی را بیاثر کند. برای مثال: اتصال درست المانهای مقاوم به فونداسیون، طول مهاری میلگرد یا FRP، استفاده از رزین و چسب با کیفیت، و رعایت استاندارد در جوش یا پیچکاری.
- کنترل کیفیت حین اجرا: حضور ناظر متخصص و ثبت گزارشهای مرحلهبهمرحله برای اطمینان از کیفیت کار ضروری است. این گزارشها بعدها هم برای ارزیابیهای بعدی ارزشمند خواهند بود.
۳. تقویت بخشهای مهم ساختمان
بیشترین آسیبها در زلزله به ستونها و تیرها وارد میشود؛ بنابراین تقویت این اجزا اولویت دارد.
- ستونها:
- FRP دورپیچ ستون: روشی سریع و با کمترین افزایش ضخامت مقطع برای بالا بردن شکلپذیری و مقاومت ستون.
- ژاکت بتنی یا فولادی: وقتی نیاز به افزایش ظرفیت زیادی وجود دارد، این روش انتخاب میشود. ژاکت باعث تقویت همزمان مقاومت فشاری و برشی ستون میگردد.
- تیرها:
- پسکشیدگی یا پیشتنیدگی خارجی: روشی محدودتر است، اما در کنترل خیز تیرها و کاهش ترکخوردگی مؤثر واقع میشود.
- در برخی موارد، اضافه کردن تیرهای جدید یا تقویت برشی با FRP میتواند مفید باشد.
مزایای مقاومسازی ساختمان در برابر زلزله از دید اقتصادی و ایمنی
مقاومسازی ساختمان تنها به معنای افزایش استحکام سازه نیست؛ بلکه یک سرمایهگذاری بلندمدت برای حفظ جان، دارایی و امنیت شهری است. اجرای صحیح آن باعث کاهش چشمگیر هزینههای بازسازی پس از زلزله، جلوگیری از خسارات جانی و مالی گسترده، و افزایش عمر مفید ساختمان میشود. از نظر اقتصادی، هزینهی مقاومسازی معمولاً بین ۳۰ تا ۶۰ درصد هزینهی نوسازی کامل است، در حالیکه زمان اجرا نیز تا ۵۰ درصد کوتاهتر خواهد بود. از سوی دیگر، ایمنی ساکنان، حفظ ارزش ملک، و اطمینان از عملکرد مناسب سازه در شرایط بحرانی از مهمترین مزایای این اقدام محسوب میشود. در شهرهای زلزلهخیز، مقاومسازی نه یک انتخاب، بلکه یک ضرورت برای پایداری شهری و حفظ سرمایهی ملی است.
انتخاب بهترین روش مقاومسازی برای هر نوع ساختمان
انتخاب روش مناسب مقاومسازی، به نوع سازه، سطح آسیب، بودجه و محدودیتهای اجرایی بستگی دارد. در سازههای بتنی معمولاً از ژاکت بتنی یا FRP استفاده میشود، در حالیکه برای سازههای فولادی، ژاکت فولادی یا میراگرها گزینههای مؤثرتری هستند. اگر هدف افزایش شکلپذیری و کنترل ارتعاش باشد، استفاده از میراگرها یا جداسازهای لرزهای توصیه میشود. برای ساختمانهای تاریخی یا دارای محدودیت معماری، FRP بهترین گزینه است زیرا کمترین تغییر در ظاهر بنا ایجاد میکند. مهندسان با ارزیابی دقیق و مدلسازی بر اساس استانداردهای ۲۸۰۰ ایران و ASCE 41، میتوانند بهینهترین راهکار را برای هر پروژه انتخاب کنند تا هم ایمنی سازه تضمین شود و هم هزینهها در حد معقول باقی بماند.
جمع بندی
مقاوم سازی ساختمانهای قدیمی، اگر طبق استاندارد ۲۸۰۰ و ASCE 41 انجام شود، راهی مطمئن برای حفاظت از جان، سرمایه و عمر مفید سازه است. بسته به هدف پروژه، ممکن است میراگر یا جداساز راهحلی بهینهتر از تقویت عضو به عضو باشد. کلید موفقیت: ارزیابی دقیق، طراحی مهندسی، اجرا با کنترل کیفیت.
